欧恒电器关于脚踏开关怎么接线的科普解释

欧恒电器关于脚踏开关怎么接线的科普解释

作者:OMGEN    来源:公司新闻   时间:2018-11-08 11:58    浏览量:

 脚踏开关的接线端子介绍

  在了解脚踏开关接线方式之前,我们必须先了解一下接线端子的字母含义,以便更清楚的操作接线。

 一般接线端子会标注三个字母组

  1、COM 代表公共端(用来与NO或者NC组合)

  2、NO 代表常开(没有踩的情况下电路保持断电)

  3、NC 代表常闭(没有踩的情况下电路保持通电)

 欧恒脚踏开关的接线方式,主要有三种:

  1、比较常规的一常开一常闭四个端子型:这种是四个接线端子,每两个端子一组。这样的结构又分为横向四个端子,和上下各两个端子,两种。

  2、一常开一常闭三个端子型:这种的区别的是有一个COM(公共端),可以与NC或者任意一个端子组成一个开关电路。LTH1/6、LT4、LT3、TFS-302等型号就采用这样的接线结构。

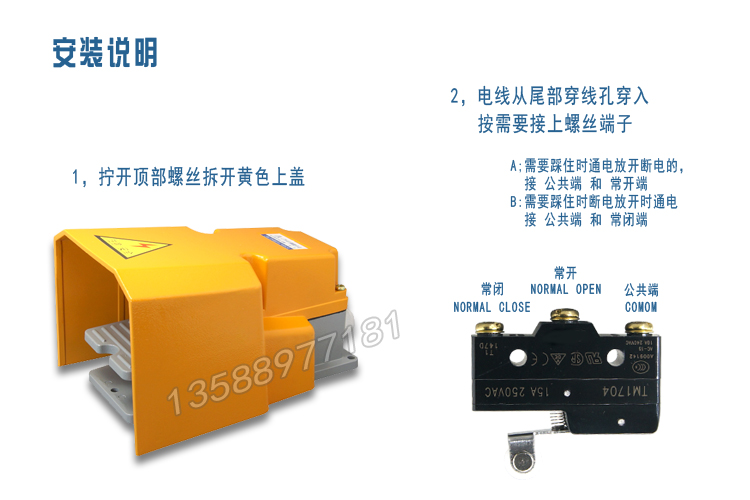

 脚踏开关接线图展示:

脚踏开关接线图

  以上就是关于脚踏开关怎么接线的内容,如果有更多相关问题欢迎联系我们,咨询热线:0577-62732819.
